Test de l’imprimante 3D Creality Ender 3 v2

Voici le test/review de la tant attendue mise à jour de la Ender 3. Alors comment est elle cette version 2 ? Digne descendante de la v1 ou simple évolution marketing ? Vous trouverez sur le Blog3D mon test en français complet de cette imprimante qui est une amélioration de la Ender 3 Pro.

Caractéristiques techniques :

  • Taille d’impression : 220x220x250mm
  • Taille de la machine : 475x470x620mm
  • Poids de la machine : 7,8 kg
  • Châssis aluminium, rails V-slot en X,Y et Z
  • Électronique embarqué dans le châssis
  • Épaisseur de couche : 0.1-0.4mm
  • Vitesse d’impression : conseillée 60mm / s
  • Température de la buse : 180 ~ 260°c
  • Température max du plateau : ~ 100°c
  • Diamètre de la buse : 0.4mm
  • Système d’exploitation : Mac / Windows7 / Windows10 / XP
  • Format de support : STL, OBJ, G-Code
  • Diamètre habituel 1.75mm pour le filament
  • La carte mère est la nouvelle Creality (32bits).
  • Les drivers sont des TMC2208 (silencieux)
  • Plateau de type Ultrabase

Le déballage

Le carton est comme toujours bien solide pour protéger les différents éléments de l’imprimante. On retrouve les mousses habituelles formées pour maintenir parfaitement la base et le cadre et recevoir les composants et outils.

On retrouve donc la base enfermant les composants électronique comme la carte mère et l’alimentation, le portique avec l’extrudeur et la tête d’impression, un petit carton avec quelques éléments et outils ainsi qu’un échantillon de PLA.

La Creality Ender-3 v2 est livrée avec le kit habituel : pince coupante, spatule, colliers de serrage, clés Alen, débouche buse, câble USB, carte MicroSD et son adaptateur USB, ainsi que des pièces de rechange comme une buse et des pneufits.

L’échantillon de PLA est extrêmement petit donc n’espérez pas vous lancer dans une impression gourmande en filament sous peine de devoir faire l’appoint ou pire : la stopper.

Le montage

Une notice est livrée avec l’imprimante, pour les débutants cela peut-être pratique de s’y référer. Pour les habitués, rien de bien compliqué c’est un montage classique.

On va commencer en montant les deux rails sur lesquels on viendra fixer le moteur du Z, l’axe X équipé de la tête d’impression et de l’extrudeur ainsi que la barre du haut pour rigidifier l’ensemble.

Concernant l’axe X, pensez à bien mettre le tendeur de courroie dans sa position la moins tendue afin de pouvoir correctement la retendre ensuite lorsque tout sera monté.

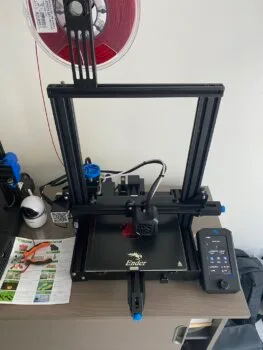

Le montage est identique à celui de la Ender 3 première génération du coup je passe vite fait dessus car c’est assez simple même pour les débutants.

On retrouve des petits plus par rapport à la V1 mais qui sont des modifications effectuées par la communauté et imprimables sur les autres modèles :

Il y a aussi d’autres petits plus qu’il aurait été bien d’intégrer tout de suite comme par exemple les ressorts à forte compression (les fameux « ressorts jaunes ») et un extrudeur aluminium (même si celui-ci est un poil mieux que la première version).

Réglages

Avant la mise en route, il est bien de vérifier que chaque écrou est correctement serré et qu’il n’y a pas de jeu sur le chariot de la tête d’impression et au niveau du plateau. En effet, sur ces deux éléments il y a des écrous excentriques qui permettent, une fois serrés, de venir faire coller les roues aux rails v-slot.

Le réglage du plateau est une catastrophe pour ma part. Les ressorts sont vraiment trop mous et le réglage avec la cale du fin de course en Z me donne du fil à retordre. J’en profite donc pour anticiper une ou deux upgrades.

Mise en place des ressorts jaunes et du magnet_MK10 v2 de chez hotends.fr dont j’ai fait le test ici. Les ressorts s’installent en lieu et place de ceux d’origine. Il faut retirer l’ultrabase, dévisser les molettes et les vis du plateau pour les installer.

Comme par magie le réglage du plateau est beaucoup plus fin et plus simple ! Associé au magnet_mk10 v2 là voilà prête à s’élancer sur ses premières impressions. (je n’ai pas refait le niveau du plateau depuis l’installation et j’ai largement dépassé les 100h)

Voilà pour la partie matérielle. Concernant la partie logiciel, je suis en version 1.0.1 qui est la dernière sur le site de creality (Marlin 2.0.x)

Pour le Slicer, je suis en train d’abandonner doucement Cura pour Ideamaker et toutes les impressions que je ferai sur la Ender 3 v2 pour ma review seront donc tranchées via ce logiciel de Raise3D.

Concernant donc mon profil j’uploaderais celui-ci sur le service de fichier d’Ideamaker et je vous donnerai le lien.

EDIT : en cours de validation chez Raise3D et bientôt disponible ici -> https://www.ideamaker.io/detail.html?id=1421

Tests d’impressions

Test 1 : Le petit cochon

J’ai fait l’impression de test qui était sur la carte SD. Il s’agit d’un cochon porte bonheur.

4 heures et 17 minutes plus tard le résultat de l’impression est plutôt bon même si la partie haute a laissé des traces. Mes courroies sont bien tendues et je n’ai pas relevé de point dur sur mon axe Z. J’ai utilisé le très bon filament PLA+ eSun Fire Engine Red qui offre un rendu légèrement brillant et une teinte rouge magnifique.

Test 2 : Le requin pliable

Deuxième impression avec le filament eSun PLA+ bleu. Il s’agit du requin de chez fab365.net disponible ici : https://fab365.net/items/146

Impression en 0.12, 50mm/s, 2 parois (0.8) et un remplissage de 10% pour un peu plus de 6h. Le résultat est vraiment très bon, pas de soucis pour clipser le modèle qui s’imprime en une seule fois.

Test 3 : Support de casque

J’ai fait un petit support de casque avec le PLA Silk vert de chez Giantarm. C’était pour offrir à un petit voisin. Il est disponible sur Thingiverse ici : https://www.thingiverse.com/thing:2831920

Impression en 0.2, 50mm/s, 2 parois (0.8) et un remplissage de 10% pour une durée de 9h

Test 4 : Tortue articulée

Place à une petite tortue articulée disponible sur Myminifactory pour 0,58€ ici : https://www.myminifactory.com/fr/object/3d-print-cute-flexi-print-in-place-turtle-129407. Filament eSun PLA+ peak green .

Impression en 0.2, 50mm/s, 2 parois (0.8) et un remplissage de 10% pour une durée de 12h42. J’avais oublié de retirer le radeau mais celui-ci est partie relativement facilement à l’aide d’une lame de cutter. Le résultat est vraiment excellent, les couches ne sont quasiment pas visibles.

Test 5 : T-rex à monter

On reste dans la série animaux avec un t-rex de chez 3Dkitbash disponible ici : https://3dkitbash.com/products/boon-the-tiny-t-rex

Filament eSun PLA+ silver en 0.12 (à cause des très petites pièces) avec les même paramètres d’impression que les autres pour 13h40.

Tout s’emboite bien et il est parfaitement articulé.

Test 6 : Portrait de loup

Pour l’impression suivante, je suis parti sur une tête de loup décorée que j’ai beaucoup aimé au niveau du design. J’ai utilisé le filament Eryone Ultra SILK Gold et le rendu est très sympa.

Impression en 0.2, 50mm/s, 2 parois (0.8) et un remplissage de 10% pour une durée de 16h33. Les détails ressortent bien malgré une hauteur de couche de 0.2. Je n’ai pas mis de support et à part un très léger défaut sur les deux canines (derrière donc invisible) je suis très satisfait de ce print.

Test 7 : Robot pliable et articulé

Deuxième impression de chez fab365.net : Blender ! J’adore ce personnage et les fichiers de fab365.net sont toujours d’excellente qualité. Il s’imprime à plat et est disponible ici : https://fab365.net/items/122

Idem : Impression en 0.2, 50mm/s, 2 parois (0.8) et à 150% au niveau de l’échelle. Remplissage de 10% pour une durée de 13h49. Comme tout à l’heure il se clipse parfaitement et est fonctionnel sans limer quoi que ce soit.

Test 8 : Support de bobine à roulements

Allez un petit print pratique. J’ai remarqué que certaines bobines avaient tendance à légèrement accrocher sur le support. Du coup j’en profite pour faire un support sur roulement pour que ça se déroule plus facilement sans pour autant que ça ne tourne trop vite. Les roulements de type 608ZZ sont parfait dans ce cas précis.

Disponible sur thingiverse ici : https://www.thingiverse.com/thing:3646853, il y a d’autres modèle, j’ai choisi celui-ci pour éviter les supports.

Impression en 0.12, 50mm/s, remplissage à 100% pour plus de solidité. Filament Geeetech PLA noir qui me donne toujours de bons résultats.

Test 9 : Déco pour printeurs 😉

Avant dernière impression de ce test, je suis tombé dessus en suivant le compte instagram de Myminifactory (vous pouvez d’ailleurs suivre le mien @WILLIZB4CK ). Il est dispo sur le compte de MakeAnything : https://www.myminifactory.com/fr/users/MakeAnything.

Je trouve ça sympa en décoration surtout pour quelqu’un qui fait de l’impression 3D. J’ai utilisé le PLA Geeetech noir et le blanc ainsi que le Eryone Ultra Silk or. Le vase a été imprimé sur la Ender 5 Pro pour faire ça en parallèle (même profil Ideamaker).

Impression en 0.2, 50mm/s, 2 parois (0.8) et un remplissage de 10%. La totalité a du me prendre à peine 30 heures. Comme les autres impressions, le résultat est vraiment impeccable. Décidément cette petite Ender 3 v2 fait le job et le fait bien.

Test 10 : Pac-Man

Place à la dernière présentation d’une de mes impressions. Cela faisait un moment que je voulais le faire mais par manque d’inspiration je l’avais un peu oublié. Il s’agit d’une représentation d’un célèbre jeu vidéo des années 80 : Pac-Man ! (Sortie le 22 mai 1980 au Japon). Vous pouvez d’ailleurs y jouer sur le Doodle de Google.

Il est disponible sur Thingiverse ici : https://www.thingiverse.com/thing:2805680 . Il y a plusieurs fichiers à télécharger dans le descriptif. Si vous voulez faire de la multi couleur par exemple ou choisir un modèle de fantôme particulier.

Pour cette impression j’ai utilisé 3 imprimantes : La Ender 3 v2 en grande partie pour les fantômes, les boules, les petits supports et le Pac-Man. La Ender 5 Pro m’a aidé pour quelques fantômes de test (il y a deux modèles disponibles) et la Sovol SV02 pour le labyrinthe afin de le faire en une seule partie vu sa taille.

Les filaments utilisés : Eryone Sparkly blue pour les fantômes que Pac-Man a croqué. le eSun PLA+ pour Pac-Man, les autres fantômes et le bleu du labyrinthe, le Sovol3D noir pour le fond du labyrinthe et les ergos qui maintiennent les boules blanches.

Impression en 0.2 pour les grosses parties et 0.12 pour le reste. Je n’ai pas vraiment calculé le temps global mais on ne doit pas être loin des 40 heures.

Mon verdict

Bon comme vous l’aurez vu et compris : cette petite Ender 3 v2 tient toutes ses promesses. Elle ne m’a pas déçu sur aucun des prints que j’ai pu lui donner. J’en ai bien sûr fait d’autres mais je ne vais pas grossir cet article qui est déjà bien fourni.

Les plus +

  • La qualité d’impression
  • Drivers TMC2208 (silencieux) via la carte Creality 32bits
  • Plateau de type Ultrabase : excellente adhérence
  • Électronique embarquée dans la base et alimentation MeanWell
  • Des petits détails de base : tendeurs de courroies, molette pour l’extrudeur, tiroir de rangement des outils
  • Amélioration de l’extrudeur plastique en mettant un insert pour éviter que le filament ne viennent couper rapidement celui-ci
  • L’écran est plutôt sympa même si il n’est pas tactile

Les moins –

  • Ressorts classiques à vite changer
  • Le bruit des ventilateurs (hotend et alimentation)
  • Écran propriétaire qui nécessitera aussi des mises à jour

Conclusion

Je vais répondre à la question du début : Faut il préférer la V2 à une Pro qui est moins chère ?

Pour différents petits détails je vous dirais oui MAIS : que si vous avez une trentaine d’euros à mettre en plus pour une imprimante 3D.

Car en effet elle est livrée avec une carte mère silencieuse 32bits, une ultrabase et les petits détails déjà installés comme les tendeurs de courroies, le tiroir, la molette d’extrudeur qui sont quand même intéressants. Alors oui sur une V1 on peut ajouter une carte mère silencieuse pour une trentaine d’euros, imprimer un tiroir, des tendeurs, une molette, acheter une ultrabase à 20€ mais on arrive vite au prix de la V2 qui a tout ça d’origine et sans être obligé de démonter.

Pour ceux qui ont un budget serré autour de 150€ privilégiez une Ender 3 classique. La qualité d’impression est aussi très bonne dans l’ensemble. A titre personnel j’ai eu la V1, j’ai la V1 Pro, et la V2 m’a vraiment étonné. Alors oui j’ai mis des ressorts jaunes et un magnet_MK10 tout de suite mais c’est un plus pour l’impression et pas forcément pour la qualité. Je n’ai rien à redire sur l’ensemble de mes tests, tout est bien passé et je n’ai rien raté.

On la trouve aux alentours de 195€* et 170€* pour la Pro contre 140€* pour la classique. 55€ de différence entre la classique et la v2 et 25€ entre la Pro et la V2. Si vous voulez une Pro je vous conseille la V2, si c’est une histoire de budget clairement privilégiez la V1 classique. Dans tous les cas, la communauté est énorme autour de cette imprimante et nous avons aussi un gros groupe facebook d’environ 13.000 membres à l’heure où j’écris ses lignes.

*(meilleurs tarifs trouvés sur le web)

Si vous avez aimé mon article n’hésitez pas à commander via les liens affiliés disponible sur cette page.

Et retrouvez les imprimantes creality au meilleur prix ici : https://www.leblog3d.fr/les-imprimantes-3d-creality-au-meilleur-prix/
