J’ai reçu il y a peu un Panda Knomi pour ma A1 Mini. Ce petit gadget amène un look très sympa sur votre Bambu Lab (oui c’est compatible A1 et A1 Mini mais aussi P1 et X1).
Dans cet article je vais vous montrer son installation et les possibilités d’affichage qu’il vous offre.
Caractéristiques techniques
| Dimensions de l’appareil | 36 x 40 x 11 mm |
| Taille de l’écran | 1,28 pouce (32,4 x 32,4 mm) |
| Résolution | 240x240px |
| Angle de vision | 178° |
| Luminosité du rétroéclairage | 400 Cd/m |
| Communication | ESP32-WIFI 802.11 b/g/n |
| Driver Chip | GC9A01 |
| Memory | Flash : 16MB, FSRAM : 8 MB |
| Input | DC 5V-24V |
| Tension logique | DC 3,3V |
| Puissance nominale | 0,65W |
Déballage (unboxing) du Panda Knomi de chez BigTreeTech
J’ai reçu la version avec le câble mais sans la façade que j’imprimerais moi même.
On retrouve donc le Panda Knomi bien protégé dans sa petite boite, le câble pour l’alimenter sur la A1 / A1 Mini, des colliers de serrage et l’habituel petit canard de BigTreeTech.
Installation du Panda Knomi sur la A1 Mini
Pendant que j’imprimais la facade, j’ai directement branché le Knomi en USB-C sur mon PC pour l’alimenter et faire les premiers réglages.
Utilisez votre smartphone ou tablette pour scanner le QR code et vous connecter au portail captif de votre Panda Knomi. Vous allez ensuite être redirigé vers l’interface web pour scanner les réseaux wifi disponibles chez vous et ainsi l’enregistrer sur celui que vous utiliserez.
Une fois le réseau Wifi paramétré, il faut connecter l’imprimante au Knomi en lançant un scan pour trouver votre imprimante et ensuite en rentrant le code d’autorisation qui est présent sur votre A1 / A1 mini. Vous trouverez ce code dans le menu « paramètres » et « LAN uniquement« .
Mise à jour du firmware du Panda Knomi
Le Panda Knomi est très suivi par BigTreeTech et profites de mises à jour régulières. La dernière en date est la 1.0.3.1 et est disponible sur le le GITHUB à cette adresse : https://github.com/bigtreetech/PandaKnomi/tree/master/Firmware
Pour charger le firmware il suffit de se rendre dans l’interface Web du Knomi et aller sur SETTINGS. Vous aurez le IMG à mettre à jour puis le Firmware.
Votre Panda Knomi est dans sa dernière version 😉

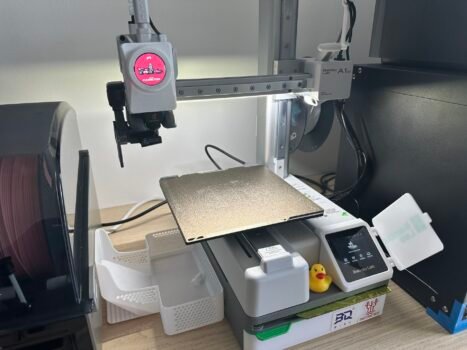

Installation du Panda Knomi sur la A1 mini
Comme indiqué précédemment, j’ai récupéré un fichier pour imprimer la façade qui va recevoir le Knomi. Vous avez aussi la possibilité lors de votre commande de prendre la façade proposée par BigTreeTech ce qui évite d’en imprimer une.
Les fichiers d’impressions sont disponibles ici pour ceux que ça intéressent : https://github.com/bigtreetech/PandaKnomi/tree/master/Print_Files
Pour retirer la façade il faut la maintenir de chaque côté par le bas puis tirer dessus en relevant. Il suffit ensuite de glisser le Knomi dans la façade fraichement imprimée puis le verrouiller à l’aide de la petite pièce imprimée (quart de tour).
Le câble vient ensuite longer celui de la tête et se brancher sur le port à gauche de celui réservé pour l’AMS lite. J’ai imprimé des petits clips disponibles sur Makerworld afin de tenir les deux câbles ensembles.
De mon côté je n’ai pas l’AMS Lite du coup j’ai un port pour ma bande LED et l’autre pour le Knomi.
Les informations sur l’écran du Panda Knomi
Il y a différents types d’informations disponibles sur l’écran. Voici ceux que vous trouverez de base. Chaque écran à une signification suivants les étapes ou actions de l’imprimante.
Voici quelques photos :
Rassurez vous, il est tout à fait possible de modifier les thèmes ou simplement ajouter vos propres GIF 😉
Pour cela connectez vous à l’interface de votre Panda Knomi en tapant son adresse IP ou le nom DNS que vous lui avez donné dans vos paramètres. Mon Knomi est accessible à l’adresse http://192.168.1.62 (j’ai fait une réservation DHCP sur ma box pour ne pas que ça change).
Allez ensuite dans Thème et choisissez quelle image vous voulez changer.
Il existe aussi des thèmes complets sur le Github : https://github.com/bigtreetech/PandaKnomi/tree/master/IMG
Concernant les Gif’s, ils ne doivent pas dépasser 1536Kb et faire 240x240px au niveau des dimensions. Vous pouvez utiliser le site gratuit https://ezgif.com/resize pour recadrer votre GIF.
Je me suis donc amusé à modifier l’écran d’accueil qui apparait lorsque l’imprimante est en attente après l’allumage (c’est celui Standby.gif). J’ai ajouté un petit GIF dégoté sur GIPHY à cette adresse : https://giphy.com/gifs/scuderia-loogmoji-loogart-9hqjI6wEUZwLfn2yiB
Voici le rendu en vidéo :
Et voilà, votre Panda Knomi est installé, fonctionnel et prêt à recevoir vos images !
Conclusion
Le Panda KNOMI est un gadget, il n’amènera rien niveau performances ou améliorations de votre Bambu Lab mais pour ceux qui aiment un peu pimper leurs imprimantes 3D c’est un must have ! J’apprécie le côté personnalisation et le fait d’avoir un œil sur l’avancée de mon impression sans avoir à rallumer l’écran qui est en veille sur ma A1 Mini.
Proposé à partir d’une trentaine d’euros sur le site de BigTreeTech, ce petit compagnon saura apporter une touche de fun à votre configuration.
Retrouvez le sur le site officiel de BigTreeTech avec différentes options suivant votre imprimante.
