J’ai reçu pas mal de graveurs lasers ces derniers temps afin de vous proposer plusieurs modèles à comparer. En effet l’industrie 3D se tourne beaucoup vers cet autre matériel qui devient de plus en plus lié à l’impression 3D de part les nouvelles possibilités qu’il offre.
Je vais vous présenter un des modèles les plus aboutis actuellement : le Acmer P2 et son laser de 33w.
Quel est l’intérêt d’un laser aussi puissant ? On a connu les lasers 5,5w, 10w, 20w et maintenant 30w. Les 40 et 50w arrivent eux aussi mais les prix grimpent très vite sur ces modèles. Qu’est ce qu’on peut faire avec un 30w qu’on ne peut pas faire avec un 10 ou 20w ? Je vais vous montrer les avantages d’un laser puissant mais aussi ses inconvénients si vous n’êtes pas équipés de quelques accessoires bien utiles.
Place désormais au test du graveur laser ACMER P2 33w !
Caractéristiques techniques
- Taille de la machine : 600*650*170mm
- Surface de gravure : 420*400mm
- Poids : 6.5kg
- Longueur de la focale : 5mm
- Puissance du laser : 33W
- Longueur d’onde laser : 450±5nm
- Type de laser : Diode
- Power Input : DC 24V
- Communication : USB / APP Wifi
- Logiciels compatibles : LaserGRBL / Lightburn
- Systèmes compatible : MAC, Windows
- Matériaux supportés : bois, bambou, papier, plastique, cuir, carte PCB, oxyde d’aluminium, revêtement antireflet et métal laqué, céramique
- Format de fichier supportés : NC, DXF, BMP, JPG, PNG, etc
- Précision de gravure y: 0.01mm
- Matériaux du graveur : Profilés aluminium
- Air assist inclus avec pompe silencieuse
- Sécurité : Verrouillage par clé, bouton d’arrêt durgence
- Antenne Wifi
- Prise pour module rotatif
- Slot MicroSD
- Rails linéaires
- Détection de flamme
Déballage, unboxing
Le Acmer P2 est livré en kit dans son carton et bien protégé par les mousses qui sécurisent le transport. Tout est bien calé et on retrouve les différents éléments sur deux niveaux.
On remarquera que tout le guidage est fait à l’aide de rails linéaires. On retrouve aussi sous la barre du devant une entrée pour l’air assist, un détecteur de flamme et l’antenne Wifi. La tête est assez imposante et est vraiment bien dessinée.
Au niveau des accessoires fournis on a les lunettes de protection (basiques), un câble de connexion USB, une carte MicroSD, la pompe pour l’air assist et des outils pour le montage.
Le montage
Le montage de l’ACMER P2 33w est simple, on a des composants et matériaux de qualité qui en font un graveur laser très qualitatif.
Voici le manuel de montage : https://cdn.shopifycdn.net/s/files/1/0662/7960/4450/files/P2-manual.pdf?v=1674885641
Dans un premier temps il faut assembler le cadre du laser et le fixer à l’aide des vis fournies.

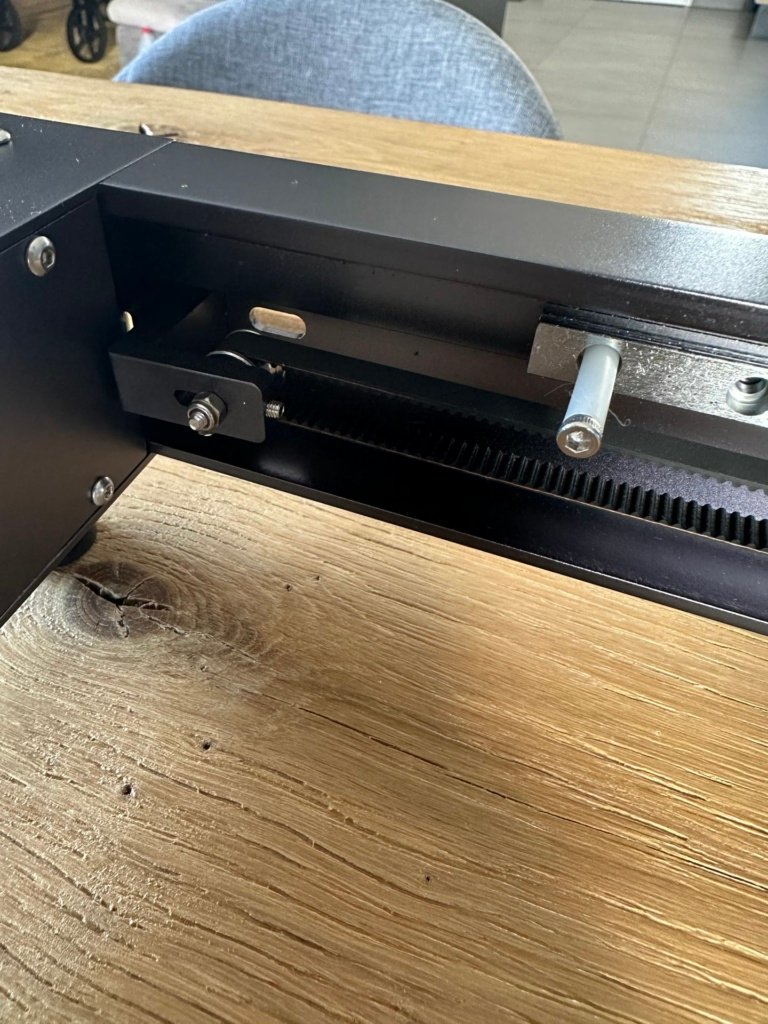

Vient ensuite le montage de la barre X/Y qui supportera la tête 33w et l’installation des courroies.

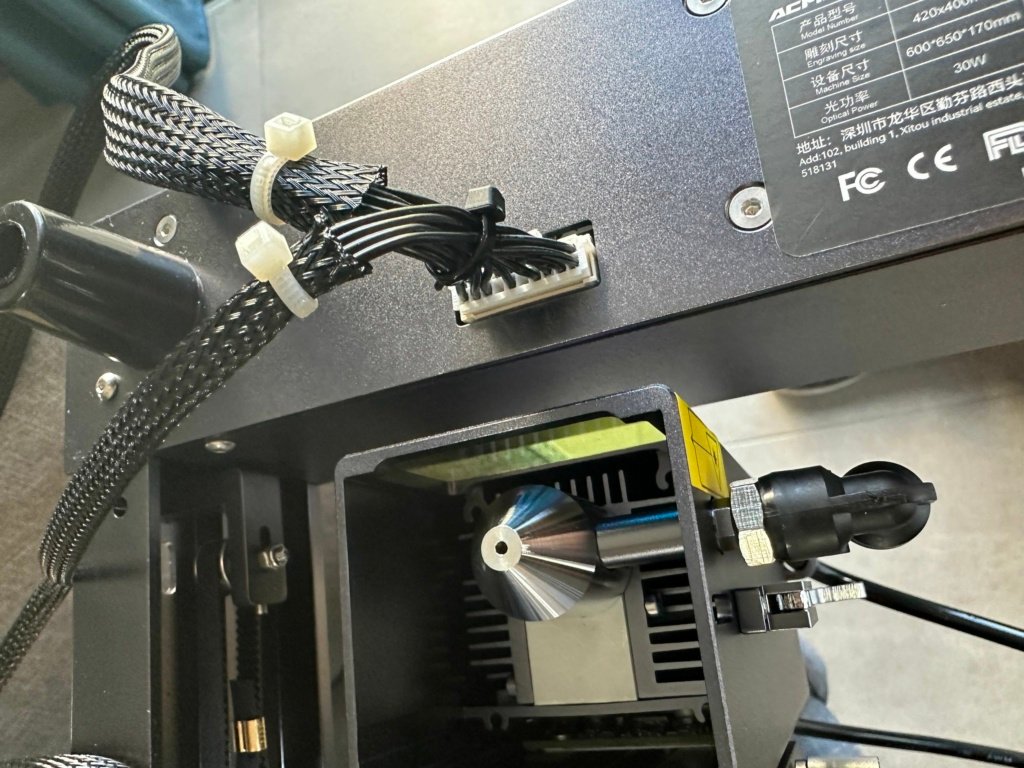

La tête viendra se glisser tranquillement dans son logement et se verrouille avec un clip métallique beaucoup plus pratique que les habituelles vis moletées. Le raccordement de la tête se fait via un connecteur de type XT.
Le reste du câblage est lui aussi très simple car tout est référencé au niveau des fils.

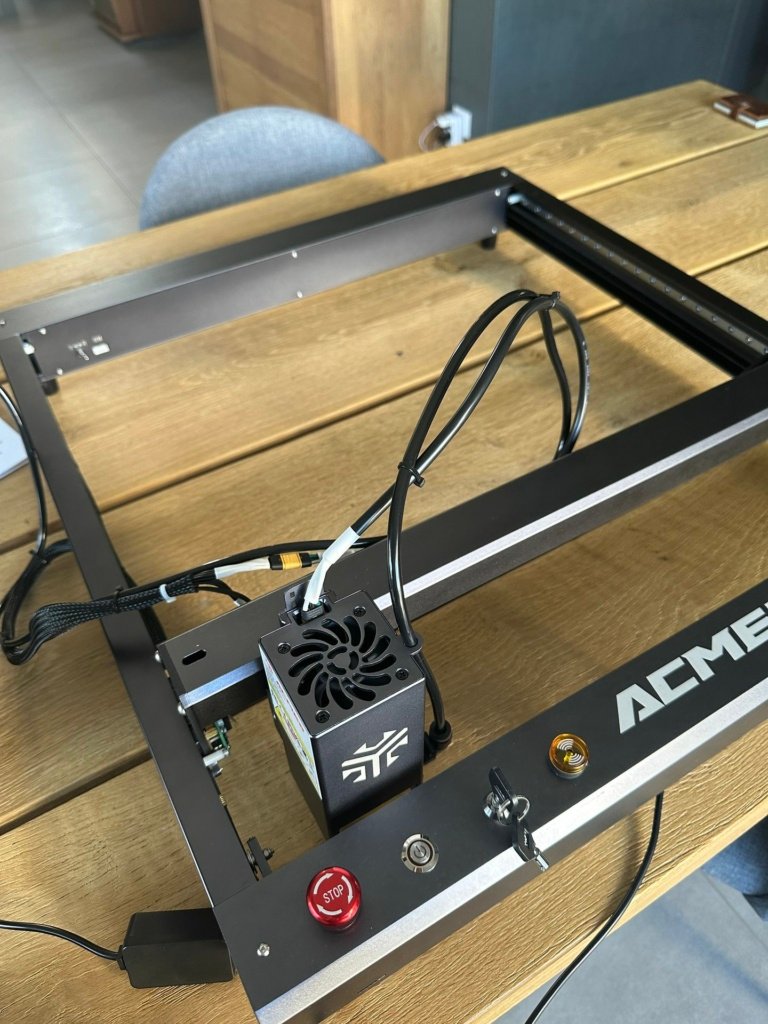

Il ne reste plus qu’a raccorder le tuyau de l’air assist et nous voilà prêt.
Sécurité et détails du Acmer P2 33w
Il est important de ne jamais laissé un laser opérer sans surveillance. Il peut y avoir différents phénomènes qui peuvent se produire comme un départ de feu, une pièce qui se bouge lors de la découpe et qui entraine un décalage, etc.
Le Acmer P2 est équipé de plusieurs niveaux de sécurité comme par exemple une fonction de détection de flammes. Cette fonction s’active via un bouton poussoir sur le dessous .
Pour la mise en route il faut une clé, ensuite vous pourrez utiliser le bouton de démarrage situé juste à la gauche de celle-ci. Il y a aussi un bouton d’arrêt d’urgence en cas de problème directement sur le graveur.
De gauche à droite sur la photo : Bouton d’arrêt d’urgence, bouton marche/arrêt, clé de mise en route et voyant d’alerte en cas de flamme.
L’Acmer P2 est aussi équipé d’un port spécifique permettant de raccorder un module rotatif à la place de l’axe Y.
Un petit compresseur est livré avec le graveur qui va permettre l’utilisation de l’air assist lors des découpes afin de supprimer le côté brulé sur les bords. Il est bien pris en compte dans LightBurn via la commande M7. Les caractéristiques sont les suivantes : 24v, 10w, 25L/min et <34db.
Le Acmer P2 est aussi équipé du Wifi et est compatible avec l’application mobile MKSLaser (que je trouve beaucoup moins intéressante que Laser Explorer que j’avais testé avec le Ortur Laser Master 3).
Il suffit de se connecter au Wifi du P2 via son SSID ACMER_P2_XXXX (XXXX est un chiffre aléatoire) avec le mot de passe 12345678 puis aller sur l’application et se connecter en rentrant l’adresse IP 192.168.4.1. Vous pourrez alors lancer des gravures et suivre l’avancée de celles-ci.
Les réglages
La tête laser possède un guide aimanté à celle-ci qui permet de caler la hauteur directement en fonction de la pièce.
Intégration à LightBurn
Comme vous avez pu le voir dans mes précédents tests, j’utilise LightBurn qui est pour moi la référence actuellement dans le domaine. C’est un logiciel payant qui coûte 55,95€ pour un an de mise à jour.
Je vais vous partager mes paramètres et réglages. Il convient bien sûr à chacun de faire des tests suivant le type de matériaux à graver ou découper. Le laser de l’Acmer P2 a une puissance de 33w ce qui est actuellement l’un des plus puissant du marché et il vous permettra de découper et graver sur beaucoup de supports. Gardez cependant à l’esprit que pour de la gravure un laser puissant n’est pas forcément le plus adéquat pour graver et qu’il faut privilégier dans ce cas une utilisation à plusieurs passes suivant les matières.
LightBurn est disponible ici en téléchargement : https://lightburnsoftware.com/pages/trial-version-try-before-you-buy, à l’installation veillez à bien mettre les drivers CH340 au cas où le graveur ne serait pas reconnu.
Si vous souhaitez acheter la licence après les 30 jours veillez à prendre la version GCode ici : https://lightburnsoftware.com/collections/frontpage/products/lightburn-gcode
Vous pouvez retrouver directement mon profil à importer dans LightBurn sur mon Patreon, c’est aussi un moyen de me soutenir directement.
Voici les paramètres que j’ai utilisé pour intégrer le Acmer P2 :
Il va être nécessaire de modifier aussi certains paramètres de la machine comme par exemple le M7 (et non pas le M8) pour pouvoir activer l’air assist ainsi que la vitesse qui doit être en mm/min. :
Paramètres de gravure et découpe en 30w
Voici un tableau descriptif des puissances et vitesses à adopter suivant le type de matériaux. Il va de soi que ce tableau est à titre indicatif et que suivant vos réalisations il faudra faire de petites corrections.
Gravures :
Découpes :
Tests de gravure

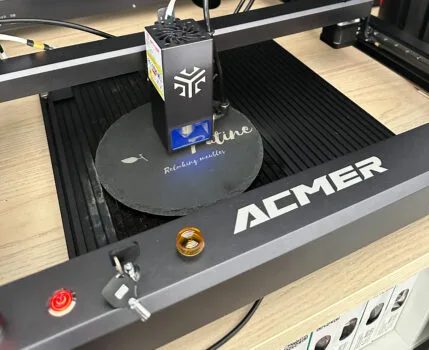

J’ai revisité le logo d’une amie qui était avec une résolution très basse et j’en ai profité pour faire un test de gravure sur ardoise. Sur ce test j’ai paramétré la puissance à 100% et une vitesse à 6000mm/min.
Ardoise
J’ai pu obtenir une bonne différence au niveau du rendu suivant les couleurs initiales du logo.
J’ai aussi testé ce logo sur une planche de CP de 2mm à 6000mm/min et 30% de puissance. Le rendu n’est pas exceptionnel car le pinceau et le texte qui est plus clair ne ressortent pas assez je trouve. J’ai d’ailleurs un effet de brûlure autour du mot Patine qui aurait pu être atténué si j’avais mis en route l’air assist.
Acier inoxydable
Vu la puissance du laser j’ai utilisé des sous verre en acier inoxydable pour faire un peu de décoration. Puissance 100% à 3000mm/min. J’ai passé l’intervalle de ligne à 0.09mm pour obtenir un rendu bien propre.
L’inconvénient majeur avec une puissance élevée c’est la température que l’on obtient au niveau du faisceau. Du coup sur de l’acier inoxydable par exemple on se retrouve à tordre le support si celui ci n’est pas assez épais. Cela dit ça se remet très bien aussi en pliant un peu en sens inverse.
Bois et carton Kraft
Retour sur des matériaux plus classiques avec du CP en 3mm pour un portrait de chat à 20000mm/min et 75% de puissance pour la gravure et 400mm/min et 100% de puissance pour la découpe. Le petit défaut noir que l’on aperçoit est un défaut dans le bois. Pour la découpe je n’ai pas activé l’air assist (oubli de ma part) mais ça donne un rendu plutôt agréable.
Je vais finir la gravure avec un essai sur du carton Kraft de 1mm. Il s’agit d’une hibou que je vais graver en 3 passes à 35% de puissance et 20000mm/min en vitesse. La découpe se fera à 4500mm/min et 100%.
J’ai choisi de faire 3 passes pour vérifier l’alignement et les éventuels décalages. ça m’a aussi permis de voir les différents rendus à chaque passe. Sur la première photo on voit la première passe puis la deuxième qui est en train d’être attaquée. Deux passes auraient été suffisantes pour ce projet.
Pour finir les tests je vais lancer une découpe avec quelques détails assez fin pour juger de la qualité et la finesse du laser. J’ai pris un modèle pour du bois de 6mm que j’ai modifié pour du 3mm que j’ai en stock. Il s’agit d’une fée porte fleur. Vitesse de 400mm/min et puissance à 100%. Le résultat est excellent et cette fois ci je n’ai pas oublié de mettre l’air assist en route.
Conclusion
J’ai pris beaucoup de plaisir à tester le graveur laser Acmer P2 33w. Premièrement car ce graveur respire la qualité dans sa conception et il est très facile à mettre en œuvre. Au niveau de l’ergonomie je le trouve un cran au dessus du Ortur Laser Master 3 (à part au niveau de l’App Mobile) et surtout il intègre un petit compresseur pour l’air assist.
Il a su se montrer à l’aise avec les différents matériaux que j’ai pu utiliser et je n’ai eu aucun raté. La documentation fournie est complète et toutes les indications pour la mise en route et l’intégration aux logiciels du marché (LaserGRBL et LightBurn) sont présentes. Il est précis dans la découpe comme dans la gravure et est très fluide dans ses mouvements grâce aux rails de guidage linéaires.
Pour finir le laser de 33w permet des découpes profondes en une seule passe et se joue aisément de matières difficiles tel que l’acier. Sa puissance permet aussi de graver plus vite tout en conservant une qualité très correcte.
N’oubliez pas de vous équiper en fonction de vos projets. Par exemple pour de la découpe idéalement il vous faut une plaque de protection de type nid d’abeille et si vous êtes dans une pièce fermée pensez à acheter un purificateur d’air qui va aspirer la fumée et filtrer les odeurs. Cela dit vous aurez beau faire l’odeur de brulé reste quand même légèrement présente. Côté sécurité même si les lunettes fournies font l’affaire, vous pouvez investir dans un meilleur modèle.
Les plus +
- Laser puissant de 33w
- Beaucoup de niveaux de sécurité
- Ergonomie
- Qualité des matériaux
- Câble management
- Compresseur pour l’air assist
- Guidage linéaire
Les moins –
- Wifi uniquement pour l’appli qui est indigeste et vieillotte
- Bruit du ventilateur omniprésent même hors gravure (j’ai mesuré 70db à 1m)
