Test du graveur et découpe laser Two Trees TS2 10w

J’ai reçu l’imposant Two Trees TS2 dernièrement afin de le tester sur leblog3d. Il a une surface de gravure plus important que celui de l’Ortur Laser Master 3 et se distingue aussi par un capteur automatique en Z afin de caler suivant le type de découpe ou de gravure.

Je vais donc vous le présenter et vous montrer les tests que j’ai pu effectuer sur différentes matières et supports.

  • Produit
  • Photos

TWO TREES TS2 10W Laser Engraver Cutter

369,00  -43%
Points forts Grande surface de gravure de 450mm x 450mm Avec une surface de gravure ultra-large de 450mm x 450mm, la graveuse laser TS2 permet aux …
1

Caractéristiques techniques

  • Taille de gravure maximale : 450x450mm
  • Puissance du laser : 10w
  • Alimentation électrique : 24v 4A DC
  • Vitesse maximale de gravure : 10000mm/min
  • Méthode de gravure : USB, APP, Online, etc.
  • Longueur Laser : 445nm
  • Poids : 6,5kgs
  • Taille de la machine : 733x721x172mm
  • Mode de gravure : Image, Texte, Scan, Contour
  • Logiciels compatibles : Laser GRBL, Lightburn
  • Matériaux compatibles : Bois, plastique, papier, cuir, bambou, acier inoxidable, acrylique, verre, etc
  • Axe Z motorisé avec auto focus (via un capteur optique)
  • Pré-équipement Air assist
  • Détecteur de flamme
  • Gyroscope
  • Bouton d’arrêt d’urgence
  • Carte mère 32bits (ESP32-DOWD-V3 chip, 32-bit LX6 microprocessor)
  • Précision 0.01mm

Vidéo de présentation officielle :

2

Déballage (unboxing)

Je l’ai reçu dans un grand carton qui contenait … 3 autres cartons ! (+ un petit de matériaux à graver). L’ensemble est vraiment très bien emballé et chacun possède une feuille avec le descriptif du contenu.

Tout est numéroté et chaque vis est dans un sachet avec une étiquette dessus pour ne pas se tromper.

3

Le montage du TS2

Le livret de montage est clair, il suffit de le suivre à la lettre pour en pas se tromper dans l’assemblage des différents éléments.

Pour ceux qui veulent une vidéo explicative en plus du manuel voici la vidéo officielle de Two Trees :

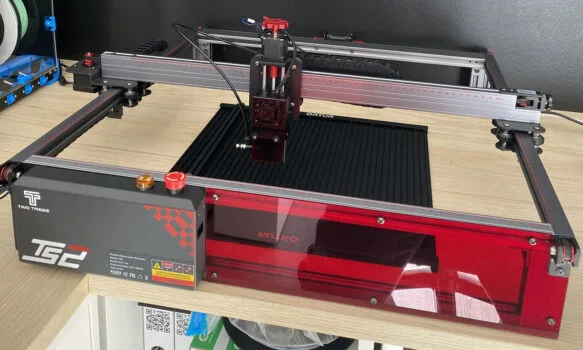

Il m’a fallu environ 45 minutes pour le monter et le voici prêt à servir dans mon bureau.

4

Logiciels et réglages

Le Two Trees TS2 est compatible avec LaserGRBL (gratuit) et Lightburn (payant après 30 jours d’essai). Les fichiers de configuration pour chacun des logiciels sont disponibles sur la carte microSD fournie avec le TS2. Sur LaserGRBL cela va rajouter des boutons de macro et sur Lightburn l’intégration sera encore plus sympa avec de nouvelles macros dans l’application.

Ces macros vont permettre de régler directement la hauteur du laser suivant votre besoin :

  • Z-lift 20mm (remonter le laser de 2cm)
  • Graver
  • Couper des matériaux de 2mm, 3mm, 5mm et 8mm

Il faut bien sûr adapter suivant le type de matériaux et vous pourrez directement le faire dans l’interface en utilisant les commandes X, Y et Z pour bouger les moteurs.

L’auto-focus n’est pas vraiment l’idée que l’on en a, il s’agit en fait (comme le fait le Touch-Mi en impression 3D) une tige métallique qui est guidée vers un capteur pour couper un faisceau et donc dire à l’axe Z qu’il est à la bonne hauteur.

Ce graveur laser TS2 permet aussi l’ajout d’un écran :

5

Gravure et découpes

Je me suis lancé dans plusieurs tests avec des matériaux divers et variés, que ce soit en découpe ou en gravure laser.

Test effectué sur du liège à 6000mm/m et 20% de puissance pour le laser.

Quelques petites découpes pour la décoration de noël dans une fine couche de bois de 1mm. Les détails du bonhomme de neige sont très fins et la gravure en 0.01mm est une merveille pour ce genre de résultats.

Vitesse en 600mm/m et puissance à 100%.

Je me suis approvisionné en ardoises pour lancer quelques tests dessus. La vitesse recommandée est de 6000mm/m avec une puissance du laser à 100%. La gravure est très bonne, un petit coup sous l’eau pour nettoyer et c’est prêt à servir !

Pour finir les tests je fais une découpe + gravure sur du contreplaqué de 4mm. Je n’ai pas de compresseur pour l’air assist du coup tout ce qui est fin en découpe va vite noircir malheureusement et ce, même avec une plaque en dessous. Dans Lightburn j’ai sélectionné 50% de puissance à 6000mm/m pour la gravure et 100% 150mm/m pour la découpe.

6

Conclusion

Ce laser rempli beaucoup de critères et amène des petits plus comme par exemple le Z motorisé. Avec une puissance de 10w vous pouvez facilement graver la plupart des matières et en découper aussi beaucoup.

La finition est très bonne, il est simple à monter et la prise en main est facile. Compatible avec Laser Grbl et Lightburn vous pourrez laisser libre cours à votre imagination. Ma préférence va forcement sur LightBurn que je trouve très complet et avec une interface plus sympa. Le seul hic c’est que LightBurn est payant !

7

Où acheter le laser Two Trees TS2 au meilleur prix ?

Il est disponible chez nos partenaires ou directement sur le site du fabriquant.

  • Produit
  • Photos

TWO TREES TS2 10W Laser Engraver Cutter

369,00  -43%
Points forts Grande surface de gravure de 450mm x 450mm Avec une surface de gravure ultra-large de 450mm x 450mm, la graveuse laser TS2 permet aux …

Lien vers le graveur Two Trees TS2 : https://shrsl.com/3un76
